5寸液晶屏 带电容触摸 RGB+IIC接口 800*480分辨率 5寸TFT LCD液晶模组
型号：H050IWV40E3511-CT5
尺寸：5.0 inch
分辨率： 800(RGB) × 480
接口方式：40pin 24-bit RGB+IIC
外观尺寸（显示区域）：120.7*75.9*3（108*64.80）
亮度：350 nits
服务热线：139-2345-7816（雷总）
按需求定制
质量保障
品牌认证
型号：H050IWV40E3511-CT5
尺寸：5.0 inch
分辨率： 800(RGB) × 480
接口方式：40pin 24-bit RGB+IIC
外观尺寸（显示区域）：120.7*75.9*3（108*64.80）
亮度：350 nits
按需求定制
质量保障
品牌认证
产品参数
产品图纸
尺寸、接口等规格均可定制，可配电容触摸、电阻触摸。如有其它规格需求请联系我们，我们将竭诚为您服务。
一、产品参数
Size | 5.0inch |
Resolution | 800(horizontal)*480(Vertical) |
Interface | RGB-24bit |
Connect type | Connector |
Color Depth | 16.7M |
Technology type | a-Si |
Pixel pitch (mm) | 0.045 x 0.135 |
Pixel Configuration | R.G.B. Vertical Stripe |
Display Mode | Normally White |
ILI5960+ILI6122 | |
Viewing Direction | 12 O’clock |
Gray Scale Inversion Direction | 6 O’clock |
LCM (W x H x D) (mm) | 120.7*75.9*3 |
Active Area(mm) | 108 x 64.80 |
With /Without TSP | Without |
Weight (g) | TBD |
LED Numbers | 12LEDs |
二、产品接口定义
No. | Symbol | Description |
1 | VBL- | Backlight LED Cathode |
2 | VBL+ | Backlight LED Anode. |
3 | GND | System Ground |
4 | VCC | Power supply for logic operation |
5~12 | R0~R7 | Data bus |
13~20 | G0~G7 | Data bus |
21~28 | B0~B7 | Data bus |
29 | GND | System Ground |
30 | CLK | Pixel clock signal |
31 | DISP | Display on/off control |
32 | HSYNC | Horizontal Sync signal |
33 | VSYNC | Vertical Sync signal |
34 | DEN | Data Enable |
35 | NC | No connect |
36 | GND | System Ground |
37 | XR(NC) | The right side signal of TP |
38 | YD(NC) | The down side signal of TP |
39 | XL(NC) | The left side signal of TP |
40 | YU(NC) | The up side signal of TP |

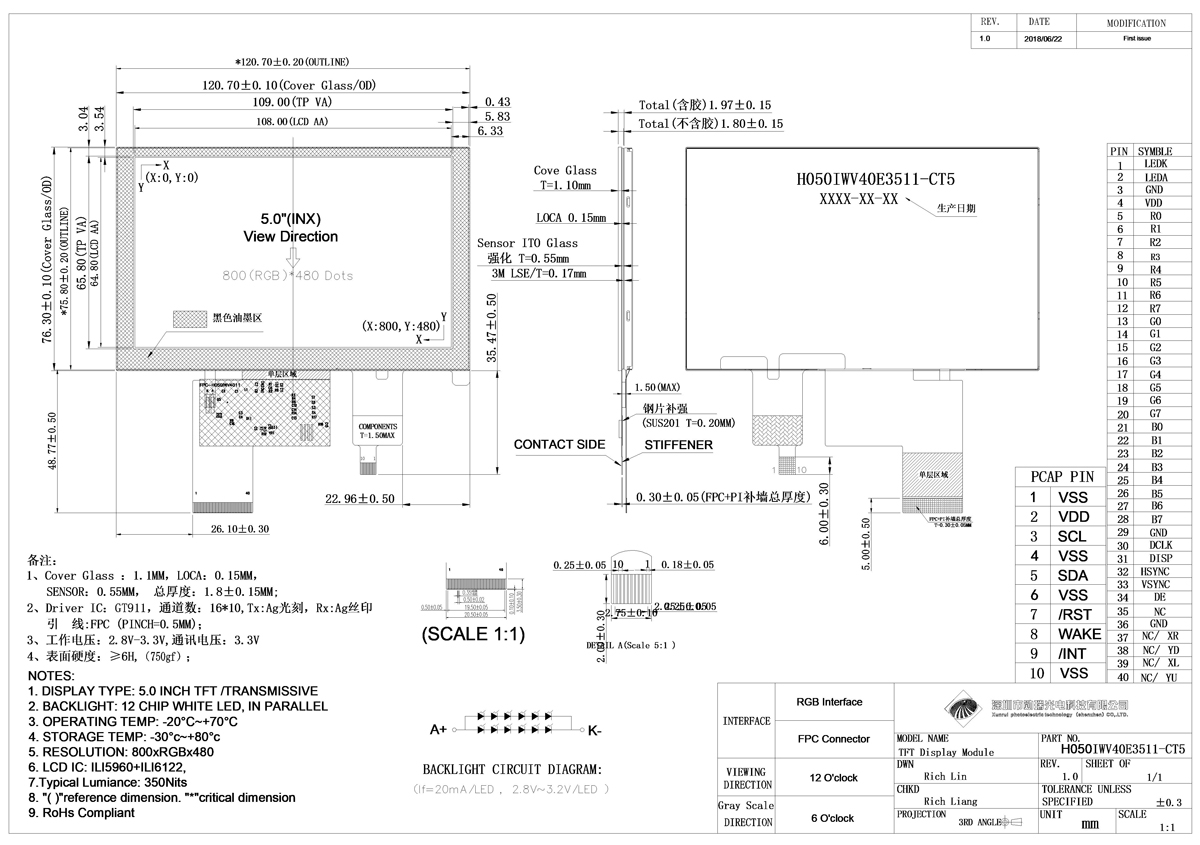

三、产品尺寸图纸
